GoFilm20 First CaddxFpv Cinematic Drone

More interesting info, check here on Walksnail Wiki Community.

Introdução / Intro

Gofilm20 este é o primeiro drone cinematic da CaddxFpv

Gofilm20, this is the first CaddxFpv cinematic drone

Compatível com gyroflow

Compatible with gyroflow

O que vem na caixa / What include in the box

1x guia rápido

1x quick startguide

4x parafusos M2x6mm

4x screws M2x6mm
4x parafusos M2x8mm

4x screws M2x8mm

1x chave 1.5mm

1x alien 1.5mm
1x cabo para actualizar o vtx

1x usb cable for vtx upgrades
1x strap de 180mm
1x set of paddles
1x cabo micro usb
1x Instruction manual

You can download here my betaflight dump file

Note: pay attention because your settings can be different

Onde comprar / Where to buy

Loja oficial da CaddxFpv (sem problemas com a alfandega)

Aliexpress

Tempos de voo (testado por mim) / Flight times(tested by me)

Dia sem vento, voo cinematic super relax

Bateria Chinahobbyline 4s 600mAh pizza V2 120C:

Bateria GNB 4s 650mAh 120C:

Bateria Dogcom Ucell series 4s 650mAh 150C:

Because Im a crossfire user, I unbridge the solder from RX/TX elrs pads to use uart2

My crossfire nano rx wiring

elrs rx/tx pads without solder

FC photo from caddx manual

Especificações / Specs:

Especificações do drone/Drone specs:

Controladora/Flight controller: CADDXF4_AIO_ELRS(gyro ICM42688, Baro BMP280)

ESC 20A 4in1

Blackbox: 8MB

Bateria: 2 a 4S(lipo ou lihv)
Camera: Moonlight 4k
Dimensão entre motores: 94mm
Propellers: HQprop T2×2×3
Peso/Weight: 115±5g
Dimensions: 133×123×39mm

Receptor/Receiver: ELRS 2.4G incorporado na FC(coloquei tbs crossfire nano)
Conector da bateria/ Battery connector: XT30

Design

Comparação com o Mobula8

Comparison with Mobula8

Motores 1303 6000kv

Motors 1303 6000kv

Camera Moonlight 4K

Settings

Resoluções: 4K@30/60fps; 2.7K@30/60fps; 1080p@100/60fps; 720p@60fps.

Shutter:

Iso

Iso Mode

Sharpness

Cena

2D DNR

3D DNR

Saturation

Rotation

Image Ratio

Comparações de peso entre algumas baterias

Weight comparison between some batteries

Note: Sharing my unlimited discount coupons if you need to buy from these two brands.

Chinahobbyline coupon code: FlyerFpv

Ovonic/Ampow coupon code: nunoflyer8

Configurações / Setup

A FC tem incorporada o receptor ELRX mas como sou utilizador crossfire liguei um receptor nano.

Fc has a built in elrs receiver but because Im a crossfire user I connected my own nano rx

O que eu configurei no betaflight / What I setup on betaflight

Ativei o buzzer através dos motores.
Ajustei os rates e expo para um voo mais suave e tranquilo.
Configurei os modos de voo e switch arm.

Pros

Um excelente comportamento entre cinematic e freestyle

Cons

Frame não é compativel com todos os cabos micro usb, se tiveres um cabo com a ponta muito grande não vais conseguir encaixar, terás que remover o motor para ter acesso ao conector da fc, se fizeres demasiado esforço vais partir o conector na fc.

Frame is not compatible with all micro usb cables, if you have a cable with a very large tip you will not be able to connect it, you will have to remove the motor to access the FC connector, if you make too much effort you will break the fc connector.

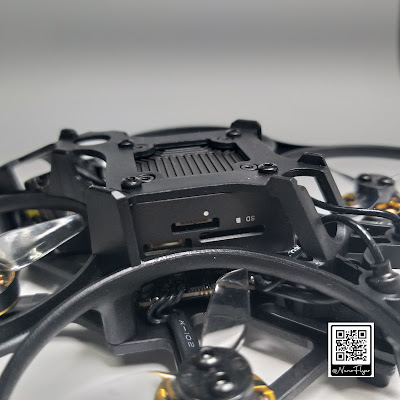

Algumas fotos

Some pics
