Análise do laser RAY 5 da Longer3D

em

Laser RAY 5 da Longer3D

Link -> Longer3d Aliexpress Shop

Ultima actualização: 03/02/2022 (fotos adicionadas nos upgrades)

Um laser com bastante qualidade, para iniciar no mundo do laser é mais do que suficiente!

ATENÇÃO: Um laser pode causar ferimentos irreversíveis, não nos responsabilizamos por quais actos irresponsáveis que possas tomar.


Onde podes comprar:

Aliexpress

Site oficial da Longer 3D


Pontos fortes na nossa opinião:

  • Um laser Muito fácil de montar, extremamente simples
  • TouchScreen
  • Sem necessidade de um computador ligado
  • Menu muito intuitivo


Pontos a melhorar na nossa opinião:
  • Adicionar mais opções por exemplo 1, 2, 5 e 50%, 5% é demasiada potencia para testes.
  • Cantoneiras interiores em L são demasiado frágeis e mostram muita flexibilidade, exteriores são bem melhores.
  • Aplicar calha articulada para a cablagem principal seria uma excelente opção, mostrando assim um melhor look/design.
  • Porta USB no topo não é o melhor local, porta USB na lateral será muito melhor.
  • Firmware não permite ler pastas na raiz do cartão micro sd
  • Pouca margem para aumentar a % da velocidade ou potencia, só permite aumentar até 100%
  • Escala mal definida, não é possível chegar à origem!


Algumas especificações:

Laser díodo de 5W

Ecrã touchscreen de 3.5"

Ponto de 0.08mm quando  focado a 30mm

Área de trabalho: 400x400mm

Controladora de 32bits

Foco: 30mm

Z ajustável até 65mm

Velocidade: 40-10000mm/min

Compatível com LaserGRBL e LightBurn

Conexão: Wifi, Cabo usb e Cartão micro sd

Fonte de alimentação de 12V 5A

Possibilidade de upgrade para um modulo de 10W

Protecção de excesso de temperatura

Protecção para os olhos no modulo, inclui também óculos de segurança


O que inclui na caixa:

Vem tudo muito bem protegido, gostamos muito!


1x Estrutura em alumínio pré montada
4x Modulo díodo laser de 5w
1x Cabo e fonte de alimentação
1x Cabo USB
3x placas de amostra de contraplacado
1x Óculos de protecção
1x Manual de instruções
1x Leitor de cartão incluindo um cartão micro sd de 8gb
Parafusos
Chaves
Calibre de 30mm


Gravação:
Todas as madeiras, papel, plástico, couro, pcb, alumínio.
Superfícies dos materiais não podem ser reflectivas.

Corte:
Cartões, madeira com baixa espessura(testamos contraplacado até 5mm), acrílico



Montagem


Tudo muito bem organizado e identificado, basta teres gosto em ler o manual e certamente não vais ter problemas!



Kit de chaves, abraçadeiras, pincel e 3 amostras de contraplacado



Calibre para focagem


Estrutura do Eixo X/Y já pré montada para facilitar ainda mais a montagem, muito bom!



Aperto do veio e acoplador ao motor

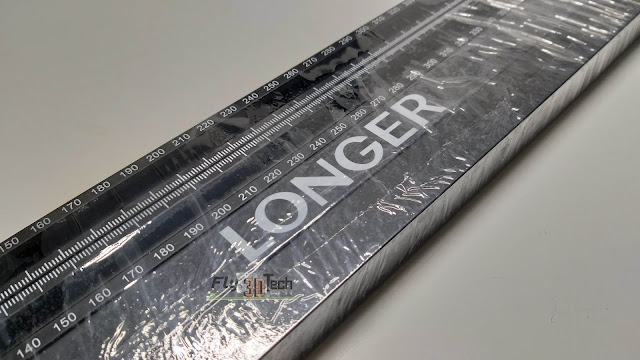

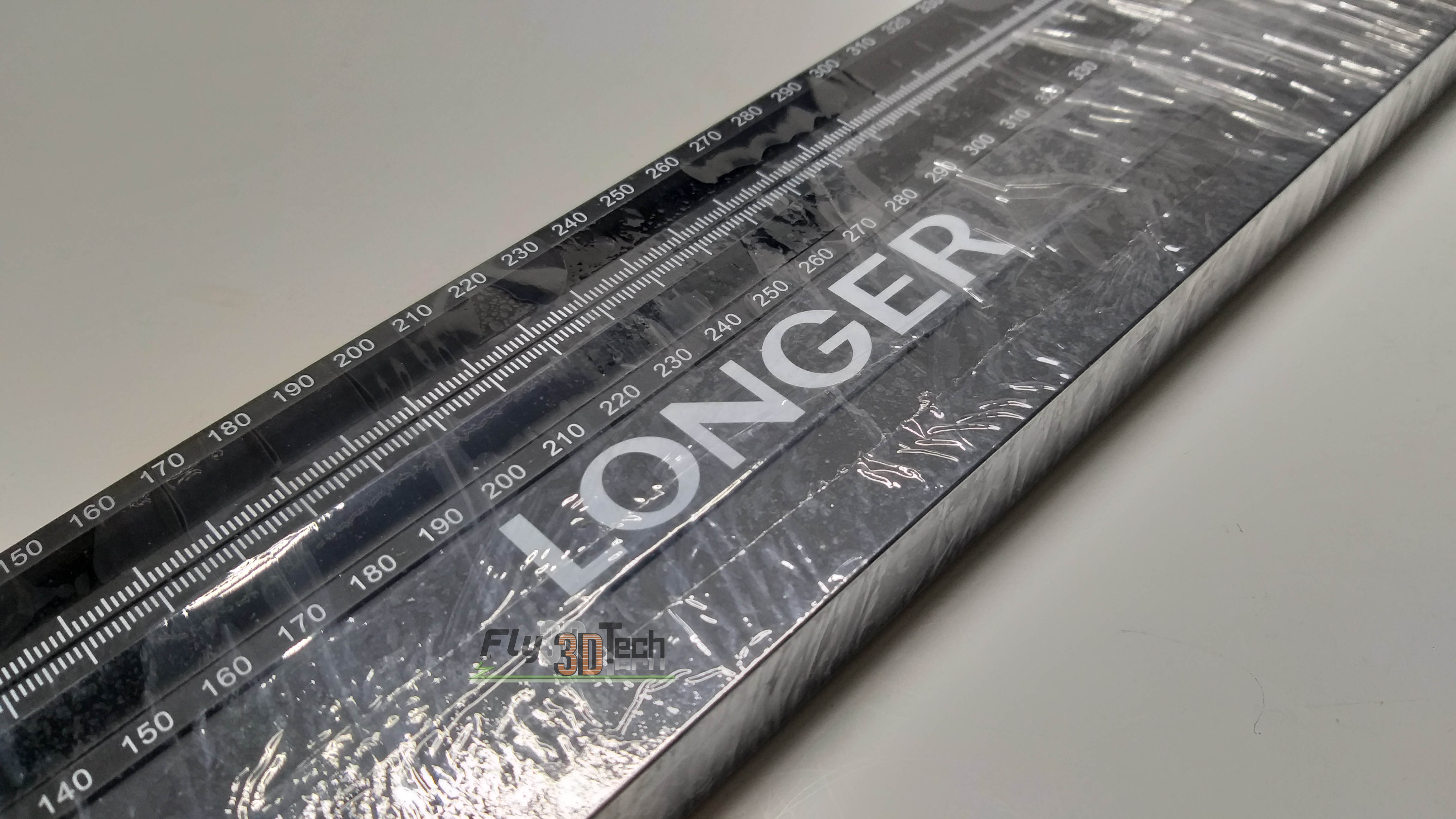

Perfil de alumínio devidamente embalado e protegido contra riscos



Cantos interiores com os respectivos parafusos e anilhas



Correias no eixo do Y



Aperto das correias do eixo Y, parafuso e fêmea t-nut



Pés da maquina devidamente embalados e protegidos contra riscos, muito bom!



Fixação do cabo principal




Calibração do modulo



Fonte de alimentação



Botão ON/OFF com um look top



Slots para cartão micro sd e cabo USB



Película de protecção do ecrã



Seria um local mais apropriado para o conector USB, fica a sugestão para a Longer3D



ATENÇÃO: Laser pode causar lesões irreversíveis, por isso deves utilizar sempre os óculos de protecção.
Porque são verdes? Protegem a faixa do comprimento de onda entre 315 a 532 e 900 a 1070nm, o laser da maquina opera na faixa de 450nm.
Fonte: https://knoow.net/uk/uncategorized-uk/espectro-de-absorcion/attachment/espectro-luz-visivel-7





Teste
